AJA Himage Analyser 12G-SDI Oscillo/Histo/Vectorscope pour Monitoting
Photo(s) non contractuelle(s)
zoom_out_map
chevron_left chevron_right

AJA Himage Analyser 12G-SDI Oscillo/Histo/Vectorscope pour Monitoting

Garantie 3 ans

Product highlights
  • Surveillance et analyse vidéo en temps réel
  • Supporte la vidéo en 4K/UltraHD
  • Couvre une large gamme dynamique
  • Prend en charge les normes HLG, PQ, Rec.2020


€25,755.79 (tax incl.) €21,463.16 (tax excl.)
Tax included
file_download Sur commande Généralement expédié entre 3 et 21 jours après votre achat.
Description

AJA Himage Analyser 12G-SDI Oscillo/Histo/Vectorscope pour Monitoting

In my box
  • 1x AJA HDR-IMGYZR-12G

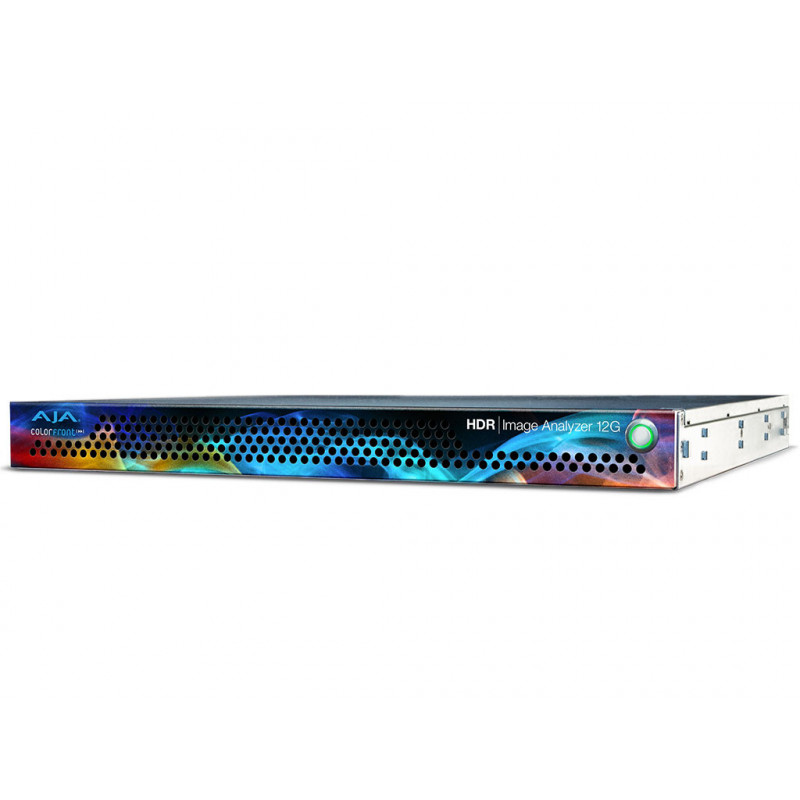

AJA HDR Image Analyzer 12G



HDR Image Analyzer 12G fournit une gamme complète d'outils pour l'analyse efficace des derniers standards HDR 4K / UltraHD, sur un seul câble avec 12G-SDI, comprenant HLG, PQ, Rec.2020 et Rec.709 - à partir de 4K / UltraHD / Contenu 2K / HD dans un périphérique 1RU pratique en temps réel.

Développé en partenariat avec Colorfront, AJA HDR Image Analyzer 12G prend en charge une multitude d'entrées des formats LOG de la caméra aux formats SDR (REC 709), PQ (ST 2084) et HLG et offre une prise en charge de la gamme de couleurs pour BT.2020 par rapport au BT.709 traditionnel. Les prouesses matérielles AJA garantissent une fiabilité et des performances élevées, avec des connexions d’entrées / sorties bidirectionnelles 4x 12G-SDI et DisplayPort.

Spécialement conçu pour être utilisé partout où il est nécessaire, le facteur de forme 1RU s’adapte à toute une gamme d’environnements et vous procure la confiance dont vous avez besoin pour une production et une maîtrise HDR cohérentes et prévisibles.


Surveillance HDR avec analyseur d'image HDR 12G

La production HDR exige un outil fiable et prévisible pour surveiller et analyser toutes les étapes du processus, afin de garantir le suivi de votre vision artistique de la caméra à l'affichage final de l'utilisateur final.

L'Analyseur d'images HDR 12G d'AJA vous permet de maîtriser parfaitement vos choix techniques lors de la capture, de la transmission et de la livraison de vos supports HDR / SDR.

HDR Image Analyzer 12G offre une surveillance et une analyse puissantes pour:
• Production en direct
• Pipelines DIT
• surveillance de diffusion
• Post-production
• QC (contrôle de qualité)
• Final HDR Mastering

Support d'entrée: des caméras au HDR / SDR

Les caméras modernes sont intrinsèquement compatibles HDR avec leurs larges plages dynamiques. Pour les événements en direct, l'enregistrement et les émissions, il est essentiel de surveiller leur gamme dynamique et les sorties de gamut utilisées pour la diffusion HDR.

Avec la prise en charge des deux principaux formats LOG de la caméra, ainsi que de la surveillance SDR, HLG et PQ à partir de diverses sources, HDR Image Analyzer 12G simplifie grandement la surveillance HDR. En proposant une large gamme d’outils d’analyse et de consignation automatique des erreurs avec estampage du code temporel, HDR Image Analyzer 12G garantit à votre production les résultats finaux souhaités.

Soutien de la caméra

• ARRI ®
• Canon ®
• Panasonic ®
• RED ®
• Sony ®

Gammes de couleurs

• BT.2020
• BT.709

Entrées de la gamme dynamique

• SDR (REC 709)
• PQ (ST 2084)
• GHN

Vidéo I / O

• 4x E / S bidirectionnelles 12G-SDI jusqu'à 4K / UltraHD 60p
• Détection automatique du signal SDI
• DisplayPort pour l'interface utilisateur, jusqu'à UltraHD 60p

Vidéo de présentation de l'analyseur d'images HDR

L'Analyseur d'Image HDR 12G d'AJA offre une interface élégante donnant accès à ses puissants outils de configuration, de surveillance et d'analyse. Regardez cette vidéo pour un aperçu complet des principales fonctionnalités de HDR Image Analyzer 12G.

Dispositions configurables

L'interface de HDR Image Analyzer 12G fournit une disposition en quart de cercle pour visualiser vos outils et vos séquences pendant que vous travaillez. Les raccourcis clavier permettent d’obtenir des présentations communes préconfigurées pour la présentation de vos outils et de vos vues.

Pour plus de personnalisation, vous pouvez également choisir un outil particulier à afficher dans n’importe quel quadrant en cliquant du bouton droit sur le quadrant lui-même et en choisissant votre outil préféré, ou en accédant à un choix de quadrant dans le menu Mode de l’analyseur.

Flux de travail

Travailler avec l’analyseur d’images HDR 12G est simple et flexible grâce à ses connexions bidirectionnelles 4x 12G-SDI

Connectez vos sources à une ou plusieurs des connexions 12G-SDI et connectez-vous en boucle aux moniteurs ou plus loin dans votre pipeline avec les connexions 12G-SDI restantes.

Connectez un écran UltraHD (jusqu'à 60p) à partir d'une connexion DisplayPort pour une visualisation optimale du métrage et de l'interface HDR Image Analyzer 12G. Si nécessaire, le DisplayPort peut piloter un moniteur HDMI avec un adaptateur DisplayPort vers HDMI.

Fonctionnalités étendues

Les images haute résolution méritent une interface haute résolution pour garder un œil critique sur vos éléments esthétiques lorsque vous analysez vos matériaux pour le HDR. HDR Image Analyzer 12G fournit des images impeccables et la possibilité d’affiner les moindres détails pour une analyse précise de vos matériaux:

• Interface utilisateur UltraHD de haute qualité et ultra précise pour l’affichage d’images de résolution native incluant la prise en charge PQ pour les écrans compatibles HDR.
• La possibilité de disposer des outils à volonté dans les quatre quadrants de l'interface
• Mode ligne: concentrez la zone d'intérêt sur une seule ligne horizontale ou verticale.
• Toujours stocker.
• Mesure de crête audio
• Hors gamme, Luminosité, Mode Couleurs fausses, Niveaux audio et Mesure de phase.

Soutien de premier plan dans l'industrie

Le support technique d'AJA est reconnu comme l'un des meilleurs du secteur et est disponible pour tous les clients AJA. Si vous avez besoin d’aide pour tout aspect de l’installation, de la configuration ou du fonctionnement de votre Analyseur d’images HDR Image Analyzer 12G, ou si vous rencontrez un problème technique, le support technique AJA travaillera avec vous pour le rendre opérationnel.

HDR Image Analyzer 12G est couvert par une généreuse garantie de trois ans.

Technical sheet

Format vidéo

  • (8K) 8192 x 4320p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
  • (Ultra HD2) 7680 x 4320p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
  • (4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
  • (Ultra HD) 3840 x 2160p 23,98, 24, 25, 29,97, 30, 48, 50, 59,94, 60
  • (2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
  • (2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30
  • (HD) 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
  • (HD) 1080PsF 23,98, 24, 25, 29,97, 30
  • (HD) 1080i 50, 59,94, 60
  • (HD) 720p 50, 59,94, 60

Entrée vidéo numérique

  • 4x BNC 12G-SDI
  • 12G-SDI, SMPTE-259/292/296/424/425/2081/2082, 12 bits, 10 bits et 8 bits
  • E/S SDI
  • Les connexions SDI sont bidirectionnelles
  • 8K/UltraHD2 avec 12G-SDI, les quatre connexions doivent être utilisées pour l'entrée uniquement
  • 4K/UltraHD avec 12G-SDI, entrée et sortie en boucle simultanées
  • 4K/UltraHD avec 3G-SDI, les quatre connexions doivent être utilisées pour l'entrée uniquement
  • 2K/HD, entrée et sortie en boucle simultanées
  • Remarque : lorsque les connexions sont configurées pour 12G-SDI ou 6G-SDI, seuls les formats UltraHD2/8K/UltraHD/4K sont pris en charge.

Entrée audio numérique

  • SDI intégré à 16 canaux 24 bits, synchrone à 48 kHz
  • Sortie audio numérique
  • SDI intégré à 16 canaux 24 bits, synchrone à 48 kHz
  • Sortie du moniteur d'ordinateur
  • 4x sorties de port d'affichage :
  • Jusqu'à UltraHD 60p
  • Entrée de référence
  • Signal : synchronisation vidéo analogique (Blackburst ou Tri-Level)

Taille (lxpxh)

  • Facteur de forme 1RU
  • 17,2" x 16,9" x 1,7" (436,88 x 429,26 x 43,18 mm)

Poids

  • 28 lb (12,7 kg) en boîte
  • Serveur de 18 lb (8,2 kg) uniquement

Puissance

  • 100-240 VAC 50/60 Hz (doubles alimentations redondantes)
  • 190W typique, 245W maximum

Environnement

  • Température de fonctionnement sûre : 5 à 35 C (41 à 95 F)
  • Température de stockage sûre (hors tension) : -40 à 60 C (-40 à 140 F)
  • Humidité relative de fonctionnement : 8 à 90 % sans condensation
  • Humidité relative hors fonctionnement : 5 à 95 % sans condensation
Data sheet
HDR-IMGYZR-12G
0812321032109
