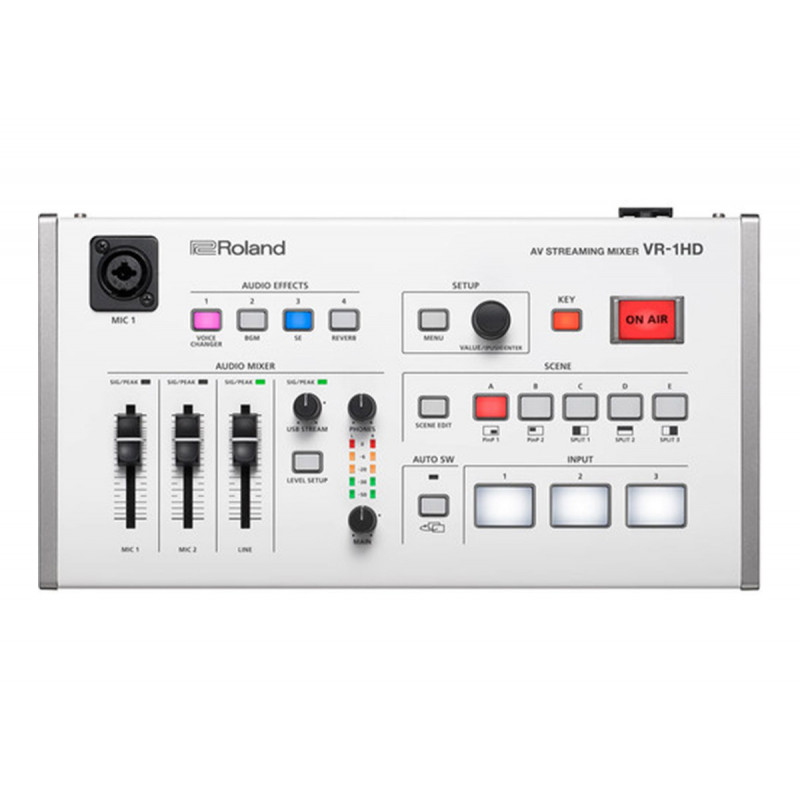

Roland VR-1HD Melangeur AV: HD-HDMI 3 canaux-Sortie AV USB3 Streaming

Traitement vidéo

4:2:2 (YPbPr), 10 bits

Connecteurs d'entrée

HDMI : 3 x HDMI de type A (HDCP, prise en charge multiformat)

Connecteurs de sortie

Principal : 1 x HDMI Type A (Prise en charge HDCP)
Moniteur : 1 x HDMI Type A (Prise en charge HDCP)
Thru : 1 x HDMI Type A (Prise en charge HDCP)

Formats d'entrée vidéo

Entrée Conforme à SMPTE-296M/274M
1080p : 59,94/50
1080i : 59,94/50
720p : 59,94/50
576p : 50
576i : 50
480i : 59,94

60 Hz
WUXGA (1920 x 1200)
FHD (1920 x 1080)
UXGA (1600 x 1200)
SXGA+ (1400 x 1050)
FWXGA (1366 x 768)
SXGA (1280 x 1024)
WXGA (1280 x 800
HD (1280 x 720)
XGA (1024 x 768)
SVGA (800 x 600)
VGA (640 x 480)

Remarque : La fréquence de rafraîchissement est la valeur maximale de chaque résolution.Conforme
à VESA DMT Version 1.0 Révision 11.
1920 x 1200, 60 Hz : Réduction de la suppression.
La fréquence d'images peut être sélectionnée dans le menu Système (59,94 ou 50 Hz).

Formats de sortie vidéo

Principal, moniteur
1080p : 59,94/50
1080i : 59,94/50
720p : 59,94/50

60 Hz
WUXGA (1920 x 1200) *
FHD (1920 x 1080) *
UXGA (1600 x 1200) *
SXGA+ (1400 x 1050) *
FWXGA ( 1366 x 768) *
SXGA (1280 x 1024) *
WXGA (1280 x 8000) *
XGA (1024 x 768) *
VGA (640 x 480) *

Remarque : la fréquence d'images du signal vidéo peut être sélectionnée dans le menu système (59,94 ou 50 Hz).
* La fréquence de rafraîchissement de la sortie est de 75 Hz lorsque la fréquence d'images est définie sur 50 Hz.

Flux USB
1080p : 29,97/25
720p : 59,94/50/29,97/25
854 x 480p : 59,94/50/29,97/25

Remarque : la fréquence d'images du signal vidéo peut être sélectionnée dans le menu Système (59,94 ou 50 Hz).

Image fixe

Taille maximale : 1920 x 1200 pixels
Format : Windows Bitmap File (.bmp) 24 bits par pixel, non compressé

Remarque : jusqu'à deux fichiers USB peuvent être chargés au démarrage.

Effets vidéo

Scène : PiP,
Transition fractionnée : Fondu noir, Fondu de mélange
Composition de la touche : Touche de luminance
Autre : Lecture d'images fixes, Fondu de sortie (audio, vidéo : Blanc ou noir), Sortie de motif de test

Traitement audio

48 kHz, 24 bits

Formats audio

Entrées HDMI 1-3 : PCM linéaire, 48 kHz, 24 bits, stéréo
Flux USB : PCM linéaire, 48 kHz, 16 bits, stéréo

Connecteurs d'entrée

Entrées vidéo 1-3 : 3 x HDMI Type A
Mic In 1-2 : Combo 3-Pin XLR, 1/4' TRS Phone (+48 VDC, 10 mA Max. Phantom Power)
Line In : 2 x Stéréo RCA Phono
USB Flux : USB Type-B

Connecteurs de sortie

Principal : HDMI de type A
Moniteur : HDMI de type A
Sortie de ligne : RCA de type phono
Flux USB : USB de type B
Casque : Stéréo Miniature Type de téléphone

Niveau d'entrée nominal

Entrée micro 1/2 : -60 à +4 dBu (niveau d'entrée maximum : +22 dBu) Entrée
ligne : -10 dBu (niveau d'entrée maximum : +8 dBu)

Impédance d'entrée

Entrée micro 1/2 : - minimum 10 kOhms (symétrique, gain du préampli micro : 0 à +17 dBu), minimum 5 kOhms entrée
ligne : -10 dBu (niveau d'entrée maximum : +8 dBu)

Niveau de sortie nominal

Sortie ligne : -10 dBu (Niveau d'entrée maximum : +8 dBu)
Casque : 92 mW + 92 mW (32 Ohms)

Impédance de sortie

Sortie ligne : 1 kOhms
Casque : 10 Ohms

Effets audio

Mixage automatique, Echo Canceller, Howling Canceller
EQ, Delay, Compressor, HPF, Gate
Reverb, Limiter, Voice Changer

Joueur

4 x Formats de
données de lecteurs audio : WAV (PCM linéaire, 48 kHz, 16 bits stéréo/44,1 kHz, 16 bits, stéréo)

Autres connecteurs

Mémoire USB : 1 x USB Type-A (pour clé USB, image fixe, lecteur audio, mise à jour du système)
Flux USB : 1 x USB Type-B (pour vidéo USB 3.0, audio stéréo USB 2.0) :
1 entrée /1 sortie ,
Entrée CC de la télécommande : 1 x baril

Les fonctions

5 x
Fonction de verrouillage du panneau de mémoire de scène Commutation automatique de l'
émulateur EDID
(balayage automatique, commutation Beat-Sync, suivi vidéo audio)

Adaptateur pour courant alternatif

Appel de courant : 2 A
Consommation électrique : 24 W

Température de fonctionnement

32 à 104°F / 0 à 40°C

Dimensions

12,4 x 6,7 x 2,6' / 31,4 x 16,9 x 6,6 cm

Poids

3,5 lb / 1,6 kg
