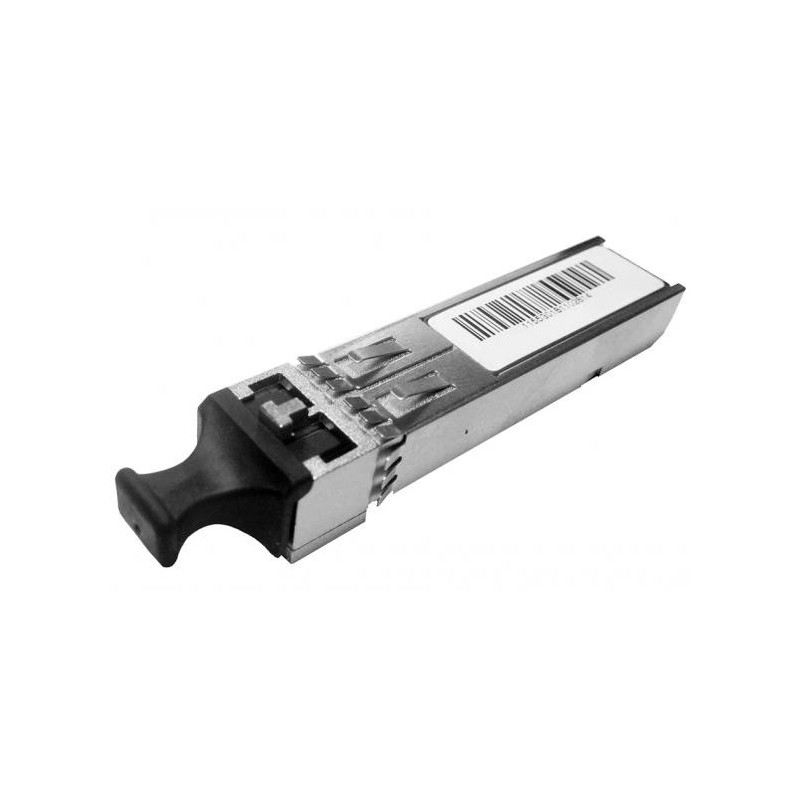

LYNX Technik Module SFP Emetteur-Recepteur Optique(TR) 1570nm-80Km-LC
Photo(s) non contractuelle(s)
zoom_out_map
chevron_left chevron_right

LYNX Technik Module SFP Emetteur-Recepteur Optique(TR) 1570nm-80Km-LC

Garantie 2 ans

Product highlights
  • Emetteur-récepteur optique multidébit SDI pour signaux 3G-SDI, HD-SDI et SD-SDI
  • Récepteur et émetteur en un seul paquet
  • Prise en charge de SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
  • 18 sélections de longueur d'onde CWDM conformément à ITU-T G694.2
  • Recevez des longueurs d'onde de 1260 à 1620nm conformément à ITU-T G694.2
  • Distances TX jusqu'à 80 km **
  • À utiliser avec les gammes de produits yellobrik et série 5000
  • Enfichable et remplaçable à chaud
  • Sans plomb et conforme à RoHS


€1,102.80 (tax incl.) €919.00 (tax excl.)
Tax included
ou réglez en :
Paiement en deux fois Paiement en trois fois Paiement en quatre fois avec Paiement fraction avec Alma

Sélectionnez Paiement fraction avec Alma au moment du paiement

en Paiement en deux fois en Paiement en trois fois en Paiement en quatre fois
Aujourd'hui*  €  €  €
Dans 1 mois  €  €  €
Dans 2 mois  €  €
Dans 3 mois  €
Total TTC  €  €  €
file_download Sur commande Généralement expédié entre 3 et 21 jours après votre achat.
Description

LYNX Technik Module SFP Emetteur-Recepteur Optique(TR) 1570nm-80Km-LC

In my box

1 x OH-TR-8-1570-LC

Lynx Technik Module SFP Emetteur-Recepteur Optique(TR) 1570nm-80Km-LC

L'émetteur-récepteur optique OH-TR-8-XXXX SDI est une option enfichable pour certains produits LYNX Technik yellobrik et Series 5000. Ce module SFP comprend un récepteur et un émetteur qui facilite la conversion d'un signal SDI électrique en un signal optique pour la transmission sur fibre. Il reçoit également un signal SDI optique et est converti en un signal électrique pour un traitement ultérieur. 18 sélections de longueur d'onde CWDM sont fournies et conviennent aux distances allant jusqu'à 80 km **. Le module prend en charge les signaux SDI 270 Mbit / 1,485 Gbit et 2,97 Gbit conformes aux normes SMPTE 424M, 292M, 259M et DVB-ASI. Il s’agit d’un dispositif de puissance supérieure destiné aux applications longue distance.

Un support, ou «cage», est fourni pour le SFP dans le produit LYNX supporté pour une installation ou une mise à niveau facile. Le SFP est remplaçable à chaud.

Technical sheet

 TX Specifications Parameter

Min

Typ

Max

Intrinsic Jitter (ps)

2.97 Gb/s

-

45

80

1.485 Gbit/s

-

45

80



270 Mbit/s

-

45

80



Wavelength

λ _-10nm

λ _

λ _+10nm

Optical Power

-4 dBm

-1 dBm

+ 2dBm

Linear Extinction Ratio

5.0

9.0

-






 RX Specifications Parameter

Min

Typ

Max

Receiver Sensitivity

2.97 Gb/s

-20 dBm

-

-

1.485 Gbit/s

-20 dBm

-

-



270 Mbit/s

-20 dBm

-

-



Wavelength

1260nm

-

1620nm

Overload

-

-

-7.5 dBm

Loss of Signal Asserted

-35 dBm

-

-

Loss of Signal De-Asserted

-

-

-20 dBm

Optical Hysteresis

0.5 dB

2dB

-






 Mechanical

Parameter

Size (not including connector - typ)

57mm x 13.4mm x 12.4mm

Weight

50g

SFP Connector pinning

MSA

Fiber connections

LC / Duplex - Singlemode

Operating Temperature Range

5ºC - 40ºC

Power Supply Voltage

3.3VDC

Power Consumption

200mA typical 300mA max

Humidity (non condensing)

90%
Data sheet
OH-TR-8-1570-LC
