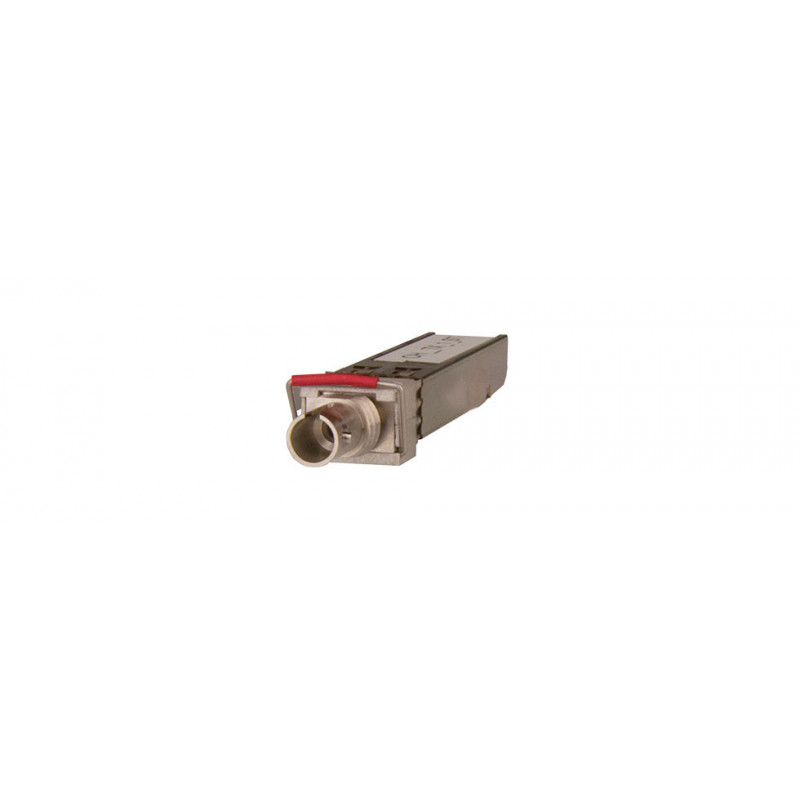

LYNX Technik Module SFP Recepteur Optique Simple (RX) 1260-1620nm -ST

Garantie 3 ans

Product highlights

Récepteur optique SDI multi-débit pour signaux 3G-SDI, HD-SDI et SD-SDI
Prise en charge de la SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
Prise en charge de toutes les longueurs d'onde comprises entre 1260nm et 1620nm
Pour utilisation avec les gammes de produits yellobrik et Series 5000
Enfichable et remplaçable à chaud
Disponible avec connecteurs LC, SC ou ST (fibre monomode uniquement)
Sans plomb et conforme RoHS

Déclinaisons

€298.80 (tax incl.) €249.00 (tax excl.)

Tax included

Subscribe To When In Stock

You have successfully subscribed to this product

Description

LYNX Technik Module SFP Recepteur Optique Simple (RX) 1260-1620nm -ST

Lynx Technik Module SFP Recepteur Optique Simple (RX) 1260-1620nm -ST

Uniuement Yellow Brick Connecteur LC

Le récepteur optique OH-RX-1 SDI est une pièce intégrée ou en option plug-in pour certains produits LYNX Technik yellobrik et Série 5000. Ce module facilite la conversion du signal optique SDI en signal électrique pour un traitement ultérieur dans ces produits. La prise en charge est assurée pour toutes les longueurs d'onde comprises entre 1260 et 1620 nm conformément à la norme UIT-T G694.2 (18 longueurs d'onde).

Le module accepte des signaux SDI 270Mbit / 1.485Gbit et 2.97Gbit conformes aux normes SMPTE 424M, 292M, 259M et DVB-ASI.

Une fiche, ou 'cage', est prévue pour le SFP dans le produit LYNX supporté pour faciliter l'installation ou la mise à niveau. Le SFP est un swappable à chaud.

Technical sheet

Receiver Sensitivity 2.97 Gb/s -18 dBm - -
1.485 Gbit/s -18 dBm - -
270 Mbit/s -18 dBm - -
Wavelength 1260nm - 1620nm
Overload - - -1 dBm
Loss of Signal Asserted -35 dBm - -
Loss of Signal De-Asserted - - -18 dBm
Optical Hysteresis 0.5 dBm 2 dBm -
Operating Temperature Range 5ºC - 40ºC
Power Supply Voltage 3.1 VDC 3.3 VDC 3.5VDC
Power Consumption - 100 mA 150 mA
Humidity (non condensing) - - 90%
Mechanical
Parameter
Size (not including connector - typ) 57mm x 13.4mm x 12.4mm
Weight 50g
SFP Connector pinning MSA
Fiber connections LC / SC / ST simplex - single mode
