Un switcher polyvalent et compact avec sortie multi-écran et compositing vidéo.
AFFICHAGE DE PANNEAU

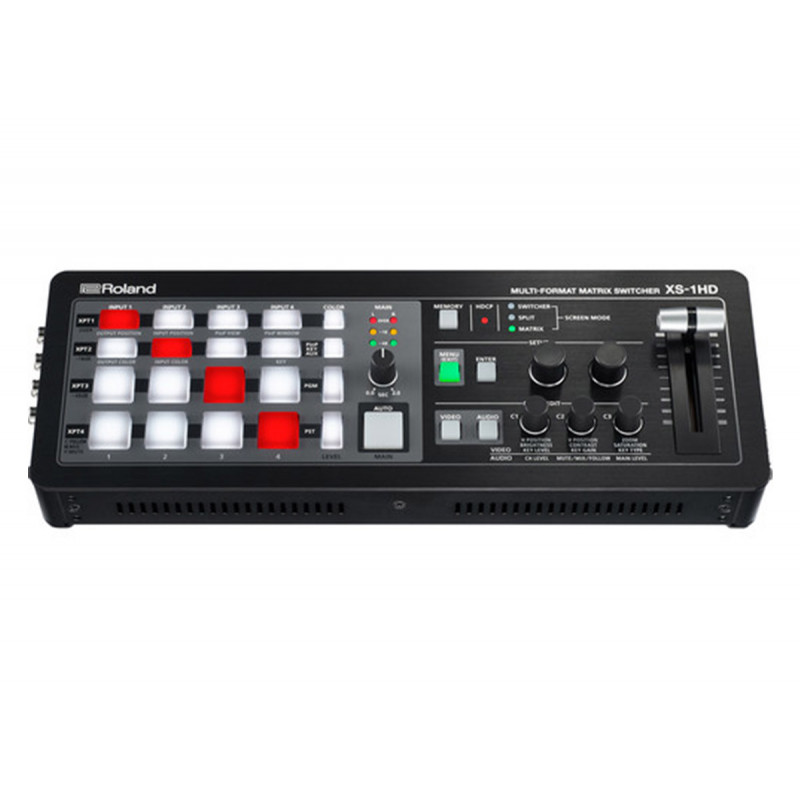

Même avec son faible encombrement, le XS-1HD vous permet d’accéder à ses puissantes fonctions à partir d’une panneau principal. Puisque les entrées/sorties HDMI et les contrôles sont réunis en une seule unité, celle-ci peut être utilisée dans de nombreuses situations, depuis un petit bureau, un podium, un chariot média...
Boutons Cross-Point
Ces boutons sélectionnent le canal d’entrée pour chaque sortie. Les colonnes correspondent aux entrées, les lignes aux sorties. Les boutons s’allument quand un signal vidéo est présent.
Edition rapide
Cette fonction vous permet d’ajuster la vidéo et l’audio à partir du panneau principal sans avoir besoin d’accéder au menu. Vous pouvez contrôler des réglages comme la position ou la taille de l’image, la position de la fenêtre PinP, le volume de l’audio.
Entrée/Sortie HDMI
Les connecteurs HDMI permettent de gérer la vidéo et l’audio (stéréo) en entrée et sortie. Un scaler et un émulateur EDID sont intégrés à chaque entrée avec gestion du HDCP, permettant aux contenus protégés d’être switchés sans souci.
Port pour clé USB
Les réglages peuvent être sauvegardés sur une clé USB. Des images fixes peuvent également être chargées et instantanément affichées.
Entrée/Sortie Audio
Entrées et sorties stéréo de niveau Line sont disponibles et peuvent être mixées avec de l’audio provenant d’une source HDMI. Association et dissociation d’audio sont possibles, ainsi que retard audio pour la synchronisation parfaite avec l’image.
Commande à distance
La compatibilité RS-232 permet le contrôle depuis un système de contrôle externe ou un ordinateur.
MODES D’ÉCRAN
Le XS-1HD propose trois modes d’écran pour de nombreuses applications. En plus du mode de switcher matriciel, un mode Switcher vous permet d’utiliser du PinP ou du key-compositing, des transitions par dissolution ainsi qu’une sortie multi-view. Un mode Split permet d’afficher jusqu’à trois fenêtres PinP.
Mode matrix
Quatre signaux vidéo d’entrée peuvent être switchés individuellement vers l’une des quatre sorties. Un scaler étant disponible sur chacune des quatre entrées, vous pouvez connecter et mélanger des sources vidéo de type caméra, ordinateur, lecteur média, lecteur Blu-ray ou smartphone. Vous pouvez switcher d’une source à l’autre en fade in/fade out et choisir le temps de transition désiré à l’aide du bouton TIME.
Mode switcher
Ce mode vous permet d’utiliser une dissolution croisée pour passer d’une source à l’autre sans heurt, ou d’utiliser du PinP ou du key-compositing. Une prévisualisation d’entrée multi-view peut être récupérée depuis la sortie HDMI 4 pour confirmer des sources d’entrée en cours de manipulation(*). Si vous n’utilisez pas de PinP ou de key-compositing, vous pouvez utiliser un bus auxiliaire pour récupérer un signal vidéo séparé sur un écran de confiance ou une autre destination.
* Affichage Skip-frame
Mode split
Ce mode réunit de multiples vidéos en un seul écran de sortie. Jusqu’à trois petits écrans peuvent être assemblés en une vidéo d’arrière-plan. La position, la taille et l’ordre de superposition des écrans incrustés peuvent être réglés individuellement. C’est particulièrement utile lorsqu'il est nécessaire d’afficher simultanément plusieurs vidéos, par exemple lors de l’enregistrement de séances d’e-Learning ou de présentations.
FONCTIONS
Doté d’un format très compact, le XS-1HD inclut un switcher, des scalers et un mixeur audio. Par ailleurs, le traitement d’image haute qualité vous permet d’envoyer des signaux vers des écrans haute résolution sans perte de qualité.
Traitement haute qualité 4:4:4 10 Bits
Le XS-1HD utilise un traitement du signal 4:4:4 10 Bits, vous assurant le maintien de la qualité des sources vidéo lors de leur affichage en sortie, notamment à partir de sources data. La vidéo envoyée vers un large écran LED ou un projecteur s’affiche avec une remarquable clarté.
Mixeur audio numérique
Il permet de mixer de l’audio HDMI et analogique stéréo. Une fonction Audio Follow peut switcher l’audio en synchro avec les transitions vidéo.
Scalers internes
Chaque entrée vidéo est équipée d’un scaler réglable individuellement. La résolution de la vidéo entrante sera automatiquement ajustée à celle de la sortie. Il est possible de zoomer sur la vidéo de sortie de 10 à 1000 % par pas de 0,1 %. La vidéo peut ainsi être parfaitement ajustée à l’affichage.
Générateur de pattern de test
Vous pouvez faire utiliser un pattern de test en sortie pour ajuster le signal vidéo final à un projecteur ou un large écran LED. De nombreux patterns sont disponibles : barres colorées, hâchures, rampe... Une fonction d’animation est également capable de faire défiler diagonalement le pattern affiché.
Émulateur EDID
Vous pouvez éviter les problèmes de connexion entre appareils vidéo en précisant le format voulu d’EDID. C’est notamment pratique dans les situations telles que les salles de réception, où l’ordinateur connecté au XS-1HD est constamment différent, et peut même changer au cours d’une même soirée.
Mémoires
Le réglage en cours du switcher peut être sauvegardé dans l’une des 16 mémoires. Des réglages de configurations spéciales peuvent ainsi être enregistrés et rappelés facilement en cas de besoin.
